摘要:瓦楞纸箱作为现代包装的重要组成部分,其结构设计与优化对产品的运输安全、成本控制和用户体验具有重要意义。本文深入探讨了瓦楞纸箱结构设计与优化技术,全面涵盖了设计基本原则、不同产品的定制化需求、优化设计方法,并结合实际案例进行分析。通过对瓦楞纸箱结构设计的细致剖析,旨在为纸包装行业的技术人员提供切实可行的技术指导,助力其提升纸箱性能与生产效率。
关键词:瓦楞纸箱;结构设计;优化方法;加强筋设计;缓冲结构;运输破损
瓦楞纸箱作为现代包装行业的重要组成部分,其结构设计与优化直接关系到产品的运输安全、成本控制和用户体验。随着物流行业的快速发展和消费者需求的多样化,瓦楞纸箱的设计不仅需要满足基本的保护功能,还需针对不同产品特性进行定制化设计。本文将从瓦楞纸箱结构设计的基本原则、不同产品的定制化需求、优化设计方法以及实际案例四个方面展开探讨。
瓦楞纸箱的设计需要遵循以下基本原则,以确保其功能性和经济性:
保护性:纸箱的首要功能是保护产品在运输、储存过程中免受冲击、振动、挤压等损害。设计时需根据产品的重量、形状和易损性选择合适的瓦楞类型和纸板强度。
经济性:在满足保护需求的前提下,尽量降低材料成本和生产成本。通过优化结构设计,减少材料浪费,提高生产效率。
便利性:纸箱设计应便于装箱、封箱、搬运和堆码,同时考虑人工和自动化操作的兼容性。
环保性:优先选择可回收、可降解的材料,减少对环境的影响,符合可持续发展的要求。如生物基粘合剂(VOC排放降低60%),再生纤维含量≥80%的环保原纸(碳足迹减少35%)。
标准化:遵循行业标准,确保纸箱尺寸、强度等符合规范,便于物流和仓储管理。
不同产品因其特性差异,对瓦楞纸箱的结构提出了不同的要求:
电商客户:电商包装需要具备良好的抗压性和抗冲击性,以应对复杂的物流环境。同时,纸箱设计需考虑轻量化,以降低运输成本。
电子客户:电子产品通常对防静电、防潮和防震有较高要求。纸箱内部需增加缓冲材料,如EPE泡沫或气泡膜,以保护精密元件。
日化客户:日化产品包装需注重防水性和美观性,纸箱表面常需覆膜或涂布处理,以提升视觉效果和耐用性。
电器客户:大型电器包装需要较高的抗压强度和堆码性能,纸箱常采用双层瓦楞或加强筋设计,以承受重压。
食品包装:食品包装需符合卫生标准,纸箱材料需具备防油、防潮性能,同时设计上需考虑易开性和展示性。
重型机电包装:重型机电产品对纸箱的承重能力和抗冲击性要求极高,通常采用高强度瓦楞纸板,并结合木架或金属框架进行加固。
为提高瓦楞纸箱的性能,以下优化设计方法被广泛应用:
加强筋设计:在纸箱的边角或受力部位增加加强筋,能够显著提升纸箱的抗压强度和抗冲击性。例如,在重型机电包装中,加强筋设计可有效防止纸箱变形。
缓冲结构设计:通过在纸箱内部设计缓冲结构(如隔板、蜂窝纸垫等),可以减少产品在运输过程中的振动和碰撞。例如,电子产品包装中常用的EPE泡沫缓冲结构,能够有效保护精密元件。不同缓冲材料综合性能对比如下表:

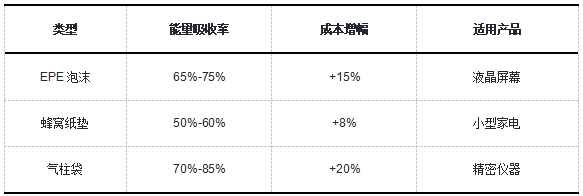

表1:不同缓冲材料综合性能对比
轻量化设计:通过优化纸箱结构和材料配比,在保证强度的前提下减少材料使用量。例如,采用高强度低克重的瓦楞纸板,既能降低成本,又能满足保护需求。
模块化设计:针对不同尺寸的产品,设计模块化纸箱结构,提高纸箱的通用性和利用率。例如,电商企业常采用可调节隔板的纸箱,以适应不同尺寸的商品。
动态载荷仿真:运用ANSYS进行跌落模拟,如跌落高度800mm,冲击角度30°角着地,分析结构设计在实际包装中的动态冲击性能。

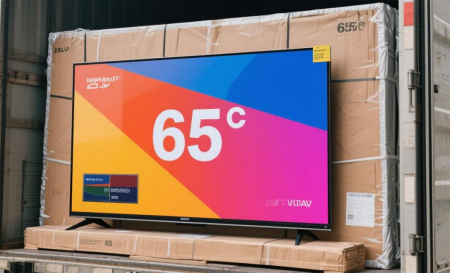

某家电企业生产的65寸液晶电视在运输过程中频繁出现屏幕破损问题严重(运输破损率5.2%),导致客户投诉率居高不下。为解决这一问题,企业包装设计组对瓦楞纸箱结构进行了优化设计:
问题分析:通过分析发现,原有纸箱的抗压强度和缓冲性能不足,无法有效吸收运输过程中的冲击力。
优化措施:
采用高强度AB双层瓦楞纸板,同时四角加强筋,提升纸箱的整体抗压性能。
在纸箱内部增加EPE异形衬垫,缓冲结构设计,重点保护屏幕区域。
在纸箱边角增加加强筋设计,防止堆码时变形。
实施效果:优化后的纸箱在运输测试中表现优异,液晶电视的破损率从原来的5.2%降低至0.5%,客户投诉率显著下降,企业每年节省了480万元。
瓦楞纸箱的结构设计与优化是一个复杂而系统的工程,需要综合考虑产品特性、运输环境和成本控制等多方面因素。通过科学的设计方法和优化措施,可以显著提升纸箱的性能,降低运输破损率,为企业带来显著的经济效益。未来,随着新材料和新技术的应用,瓦楞纸箱的设计将更加智能化和环保化,特别是在数字孪生应用(如建立包装-运输全链路虚拟原型系统)和低碳制造方面(如水性油墨印刷,VOC减排及轻量化设计),为我国纸包装行业的发展注入新的活力。

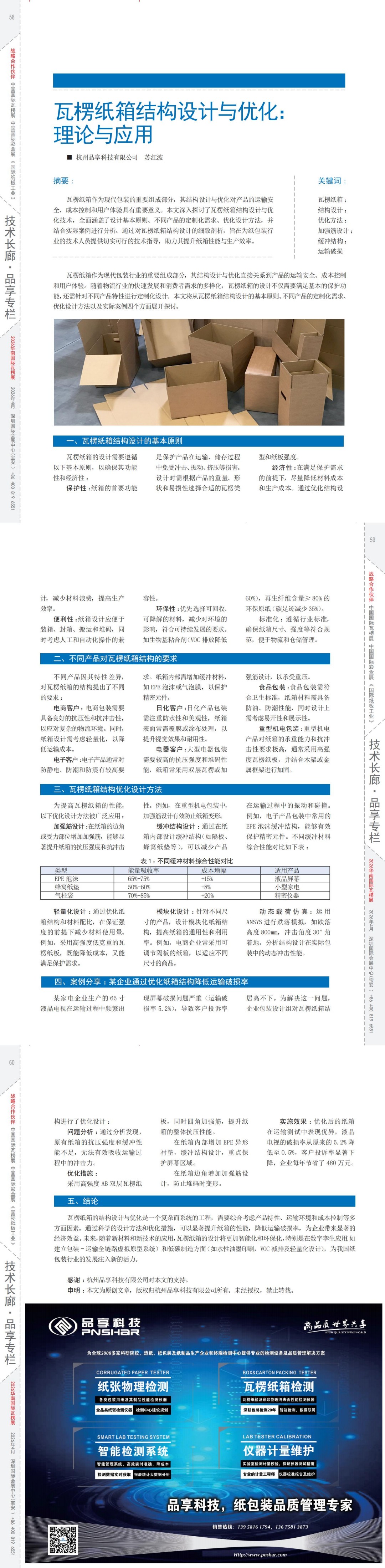

本文2025年5月,发表于《纸箱世界》杂志——第187期
