1. 背景与意义
GB/T 6543-2008 自发布以来，在纸箱的设计开发、生产制造、仓储物流、交付验收以及第三方检测等环节中发挥了重要的指导作用。随着自动化生产线普及、原纸性能提升、模切成型技术进步，纸箱整体质量水平显著提高。与此同时，终端用户对包装的防护性能、使用体验、环保属性及成本效益提出了更高要求。
在此背景下，新版标准 GB/T 6543-2025 应运而生。它不仅统一了产品质量要求和技术指标，还强化了过程控制与检验规则，有助于企业实现标准化生产、提升产品一致性，并促进全行业技术水平的整体跃升。
2. 主要技术变化概述
本次修订除结构性调整和编辑性修改外，重点在适用范围、术语定义、外观质量、尺寸公差、物理性能、检验规则等方面进行了系统性更新和完善，具体如下：
2.1 适用范围调整
明确了本标准适用的内装物质量:适用于内装物质量不大于55kg的瓦楞纸箱的设计、生产制造与检验。
2.2 结构调整与内容优化
2.2.1. 删除部分内容
为避免重复或冗余，以下条款被删除：
(1) 箱型代号命名规则及三种基本箱型（如0201型）的具体描述；
(2) 原材料的具体技术要求（因已有 GB/T 6544 明确规定）；
(3) 长宽高尺寸建议比例的要求；
(4) 压痕线宽度限制；
(5) 抗机械冲击能力要求（该性能更适用于特定运输环境测试）。
2.2.2. 新增“术语和定义”章节
术语 | 定义 |
瓦楞纸板 | 由一层或多层瓦楞纸粘合在若干层纸或纸板之间构成的复合板材。 |
瓦楞纸箱 | 以瓦楞纸板为主要原料加工而成的包装容器。 |
综合内尺寸 | 纸箱内部长、宽、高三维尺寸之和。 |
箱角漏洞 | 成型后箱体角落处出现的孔隙或缝隙。 |
主要部位 | 印刷图文中体现品牌标识、产品信息等核心内容的区域。 |
次要部位 | 主要部位以外的辅助印刷区域。 |
首次设立独立术语章节，明确定义关键概念，提升标准理解的一致性。
2.3 外观质量要求全面提升
新增分类管理机制，涵盖多个维度的质量控制点：
(1) 表面质量：外表面应平整光洁、无明显缺陷，不应有脏污、伤痕、包角等缺陷。
(2) 色差控制：同一批纸箱面纸不得有明显色差。
(3) 印刷标识：内容应符合经客供双方确认的图稿要求，图案、文字清晰，无明显色差。
(4) 钉接质量：应钉牢、钉透，不应有叠钉、翘钉、转角不良等缺陷
(5) 粘接质量：不应有溢胶、透胶等缺陷。
2.4 尺寸偏差与方正度要求细化
2.4.1. 尺寸偏差
取消原标准中关于长宽高比例的推荐性建议，仅保留允许偏差，将各类尺寸解释及关系放到了附录C中便于查阅。硬质直方体纸箱外尺寸应符合 GB/T 4892 规定。
箱型 | 尺寸偏差（长/宽/高） |
单瓦楞纸箱 | ±3 mm |
双瓦楞纸箱 | ±5 mm |
2.4.2. 新增“方正度”要求
新增对方正度的量化要求。纸箱应整体方正，箱面不允许有明显的歪斜或扭曲，否则可能影响后续的堆码、运输和储存。
综合内尺寸 | 对角线长度差限值 |
≤1000 mm | ≤5 mm |
>1000 mm | ≤8 mm |
试验方法：将纸箱撑开成型，使其非搭接面的两个相邻面成直角，并将内、外摇盖依次向内折合成封箱状态后，用精度不低于1mm的测量工具测量顶面两条对角线长度和底面两条对角线长度；分别计算顶面两条对角线长度之差和底面两条对角线长度之差，结果取最大值。

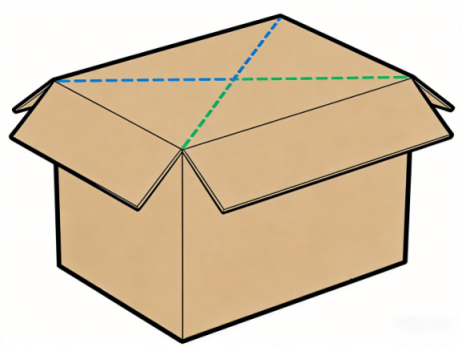

图1 方正度测量示意图
2.5 新增“箱角漏洞”控制要求
箱角漏洞影响外观美观与防尘防潮性能。要求：撑开成型状态下，任一箱角漏洞最大尺寸不得超过5 mm。试验方法：将纸箱撑开成型，使其非搭接面的两个相邻面成直角，并将内、外摇盖依次向内折合成封箱状态后，用精度不低于1mm的测量工具测量箱角漏洞的最大尺寸，结果取最大值。
图2 箱角漏洞测量示意图
2.6 印刷质量要求更加严格
针对运输过程中印刷墨层磨损严重的问题，新增两项指标：套印误差和墨层耐磨性能。
2.6.1. 套印误差
要求：主要部位套印误差不应大于1.5mm，次要部位套印误差不应大于2.0mm。试验方法：在符合 CY/T 3 标准的观察光源下，使用精度0.01mm的20倍读数放大镜测量任意两色间偏差，每部位测3点，取最大值。
2.6.2. 印刷墨层耐磨性能
为适应运输包装的实际工况，降低摩擦次数要求至20次（销售包装仍可执行更高标准），更具现实操作性。
表1 墨层耐磨性的检验条件
项目 | 摩擦纸 | 荷重/N | 摩擦速度/（次/min） | 摩擦次数 |
墨层耐磨性 | 80g/m2清洁胶版纸 | 20.0±0.2 | 43±2 | 20 |

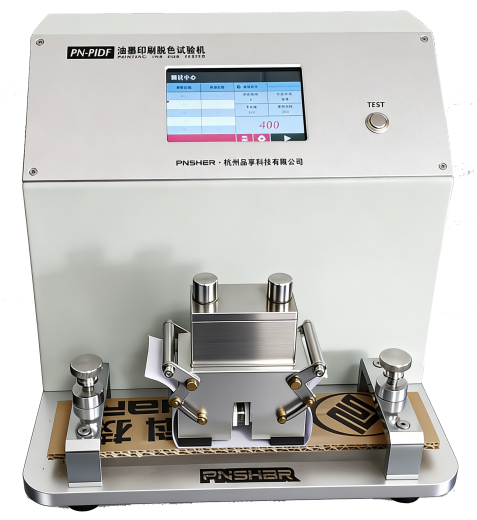

图3 摩擦试验机（以PN-PIDF智能机型为例）
设备参数说明：摩擦台：表面粗糙度 ≥1.60 μm 的硬质塑料体；摩擦体：两块橡胶（厚8mm，硬度50HS～53HS，大小25mm×50mm），内侧间距45mm；摩擦速度：43次/min±2次/min；行程：约60mm。
2.7 头尾钉位置调整
将钉合外观质量纳入第5.1条“外观要求”，并对钉距做出明确规定：头钉上端距顶面压痕中线和尾钉下端距底面压痕中线的距离不应大于25mm。此规定有利于提升钉合强度与外观整齐度。
2.8 粘合搭接舌宽度及粘接强度要求
2.8.1. 搭接舌宽度
箱型 | 最小宽度 |
单瓦楞纸箱 | ≥20 mm |
双瓦楞纸箱 | ≥30 mm |
将纸箱沿接合位拆开后，用精度不低于1mm的测量工具测量搭接舌边缘至搭接舌压线距离，取最小值作为搭接舌宽度，精确到1mm。
2.8.2. 粘接强度
使用刀具将已粘结的接合位从瓦楞纸箱上完整地裁切下来，沿垂直粘合面将粘接处剥离，剥离后，计算出粘接剥离率。粘接强度用剥离率表示，剥离时不应低于70%的粘合面被破坏。
2.9 摇盖耐折性能改进
旧标准采用固定裂缝长度值不合理，新标准改为按比例控制：面纸不得出现裂缝；里纸裂缝总长不得超过摇盖长度的 25%。
试验方法：
1) 样品按 GB/T 10739 进行温湿度预处理；
2) 成型后将摇盖先向内折90°，再开合180°,反复共3次；
3) 目视面纸和里纸是否有裂缝；
4) 若有裂缝，使用精度不低于1mm的测量工具测量所有裂缝长度，结果取所有裂缝长总和，计算裂缝长度占总压线长度的百分比。
2.10 加工后纸板性能检测强化
明确加工成型后仍需检测关键物理指标，并允许一定浮动。从样箱无机械压痕和损坏的部位随机裁取试样。
性能项目 | 试验方法 | 允许偏差 |
厚度 | GB/T 6547 | 允许GB/T6544规定值下降8% |
边压强度 | GB/T 6546 | 允许GB/T6544规定值下降8% |
耐破强度 | GB/T 6545 | 应符合 GB/T 6544 规定值 |
粘合强度 | GB/T 6548 | 允许GB/T6544规定值下降8% |
2.11 更改了空箱抗压强度的要求及试验方法
空箱抗压强度，按GB/T 4857.4的规定进行试验，其强度值不应小于计算值。
瓦楞纸箱压力试验主要分为压力试验和堆码试验两种，这两种试验均采用模拟包装、瓦楞纸箱受到压缩的方法。测试方法参照国标GB/T 4857.4-2008，其检测原理：将试验样品放置于压力机的压板之间，然后选其中任一方法：a) 在抗压试验的情况下，进行加压直至试验样品损坏或达到预定载荷和位移值为止；b) 在堆码试验的情况下，施加预定载荷直至试验样品损坏或持续到预定时间为止。

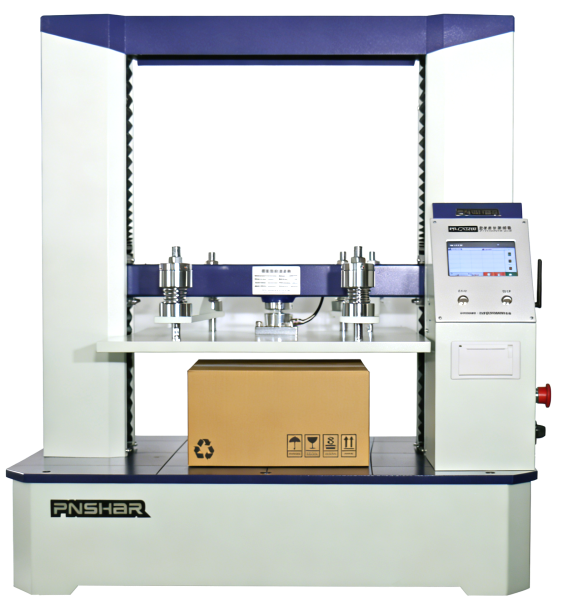

图4 空箱抗压测试示意图
2.12 检验规则分级管理
引入缺陷分类机制，提升判定科学性。按照检验项目相应要求对瓦楞纸箱质量的影响程度，将单项检验结果不合格分为轻缺陷和重缺陷。
类别 | 包含项目 |
轻缺陷 | 外观（除印刷标识）、尺寸偏差、方正度、箱角漏洞、加工后纸板性能（厚度）、套印误差、含水率。 |
重缺陷 | 外观（印刷标识）、钉接、粘接、摇盖耐折、加工后纸板性能（除厚度）、墨层耐磨性能、空箱抗压强度 |
（1）同一个样品存在一项重缺陷或两项及以上轻缺陷，则判定该样品为不合格。
（2）除空箱抗压外：不合格样品数达到表2规定的拒收数时，则该批为不合格。
（3）空箱抗压：5个样品中有1个不合格，判定该批不合格。此举显著提高了对抗压性能的重视程度，体现了“安全第一”的设计理念。
2.13 新增含水率控制要求
水分直接影响纸箱强度与储存稳定性，新增明确限值：瓦楞纸箱含水率不得大于 14%。试验方法：优先采用快速测定法，争议时以烘箱法为准。
快速水分测定法：用纸张水分快速测定仪在样箱不同部位测量4个点，最后求其所有测量数据的平均值。当产生异议时，则用烘箱法测定含水率。
烘箱测定法：按GB/T 462规定进行试验。
3. 结语
GB/T 6543-2025 的发布标志着我国瓦楞纸箱标准化工作迈入新阶段。对于行业企业而言，应积极主动对接新标准要求；从行业发展视角来看，新标准的实施将进一步规范市场竞争秩序，加速低质低效产能退出，引导行业向高质量、高附加值方向转型。未来，随着包装行业绿色化、智能化发展持续深入，瓦楞纸箱标准也将不断迭代完善。企业唯有以新标准为契机，强化质量管控、提升技术水平，才能在市场竞争中占据优势，共同推动我国运输包装行业实现更可持续的发展。
