引言：环压强度（RCT）与平压强度（CMT）是衡量原纸挺度和抗压能力的核心指标，直接决定瓦楞纸板的边压强度和纸箱的堆码性能。实际检测中，由于试样制备、设备操作等环节的不规范，常出现数据偏差、离散度过大等问题，导致对原纸质量的误判。本文结合PN-CT300F压缩强度试验仪的操作规范，详解环压与平压检测的关键要点、常见误区及解决策略，助力行业同仁提升检测数据的准确性。

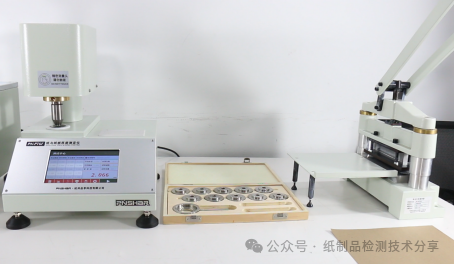

环压试样尺寸需精确控制为152.4mm×12.7mm，为了保证取样尺寸，必须使用专用取样器进行样品的裁切，确保无毛刺、斜边，宽度方向取样尺寸偏差不超过±0.1mm。

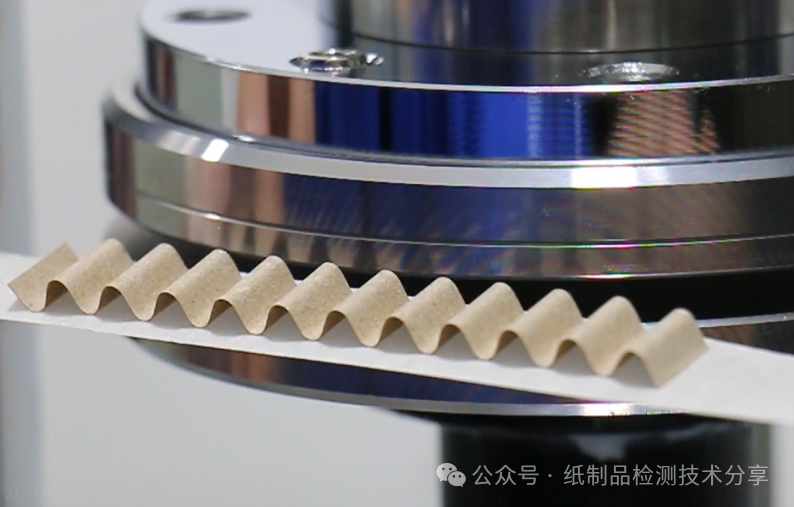

平压试样需用槽纹仪规范起楞，起楞高度需符合对应楞型标准——A 楞 4.5-5.0mm，起楞后用胶带固定牢固，避免测试过程中瓦楞脱落变形。
试样需在GB/T 10739 标准规定环境下恒温恒湿平衡处理24小时，确保水分稳定，避免温湿度影响强度测试结果数据。

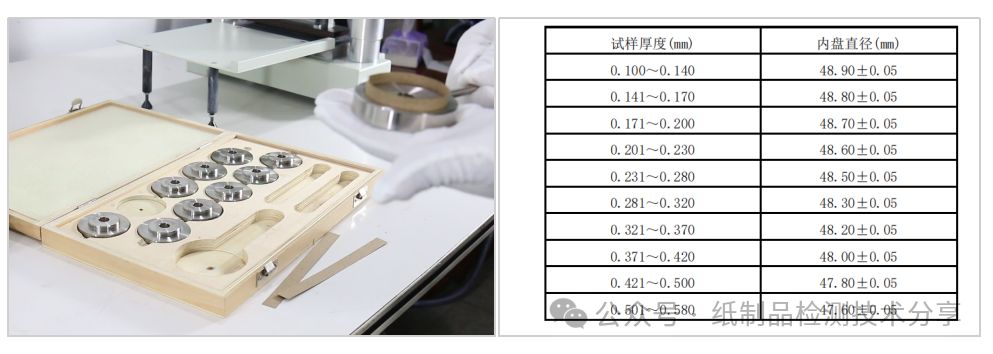

环压测试时，需根据试样厚度选择合适的中心盘，中心盘圆环开口尺寸与试样厚度差建议不超过0.1mm，否则易导致受力不均。试样载环压中心盘过程一定要轻取取放，不得破坏试验边缘，试样圆形接口位置与中心盘开口错开放置。环压中心盘及环压样品装载图及中心盘尺寸表如下：

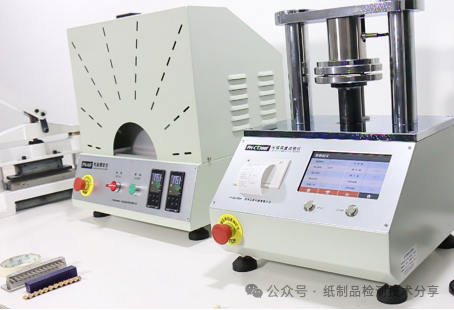

纸芯平压测试过程，提前确认槽纹仪的工作转速4.5r/min，误差不应超过士0.5r/min槽纹仪工作压力可调范围为49N-108N；温度调节仪上设定值为175°C，温度差不应超过±8°C。
压缩测定仪测试速度严格遵循12.5mm/min 标准，避免高速导致数据偏低。测试前需对仪器进行预热（10-30 分钟），检查传感器是否正常，测控系统是否良好。
输入试样定量时需准确无误，环压指数计算依赖定量数据，输入错误会直接导致指数偏差。
每批次测试至少制备5个有效试样，取平均值作为最终结果，同时记录最大值、最小值，计算变异系数，变异系数需≤5%。
试样定量输入错误：误将实际定量50g/m² 输入为 60g/m²，导致环压指数（环压强度 / 定量）计算结果偏小。
中心盘选择不当：试样厚度0.3mm 却选用 0.5mm 中心盘，导致测试过程中试样受力不均，环压强度偏低。
试样边缘破损：裁切后未处理毛刺，测试时边缘先受力断裂，未能真实反映原纸环压性能。
起楞高度不一致：槽纹仪压力调节不当，部分试样起楞充分，部分未完全起楞，导致平压强度差异较大。
试样定量波动：原纸定量偏差超过±3g/m²，直接导致平压强度数据离散度超标，定量输入前建议重新测定当前样品克重为宜。

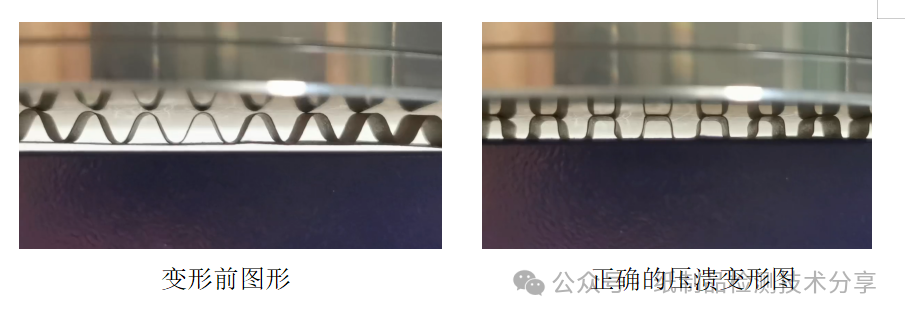

胶带固定不牢或者样品与上下压板打滑：瓦楞结构坍塌不正，导致测试数据异常偏低。正确的测试变形图如下：
测试前仔细核对试样定量，建议同时测量3张试样定量取平均值后输入仪器，避免输入错误。
配备全规格中心盘（标准要求应该配备10个中心盘），根据试样实际厚度（用厚度仪测量）匹配选取对应中心盘装载样品。
裁切后的试样确保边缘平整，测试环境温湿度统一，数据方具可比性，特别是黄梅天气或者气温较高季节，不同的测试温湿度对结果影响较大。
定期校准槽纹仪，确保起楞压力、温度符合标准，起楞后用卡尺测量起楞高度，偏差超过±0.2mm的试样作废。
平压测试前，将起楞后的试样静置10分钟，让瓦楞结构稳定后再进行测试。
选用粘性适中的专用胶带，固定时确保胶带平整，不覆盖瓦楞受力区域，同时避免胶带过紧导致瓦楞变形。
压缩强度试验仪需每年送法定计量机构校准，每季度用标准力传感器进行内部点检，确保力值误差≤±1%，上下压板平行度达到标准要求，压板平行变化是造成环压测试偏低的一个主要原因之一。
定期清洁压缩仪的夹持装置、中心盘等部件，避免纸粉堆积影响测试精度；丝杆传动系统每半年工加机油一次。
环压与平压强度检测是评估原纸质量的核心环节，其数据准确性直接影响后续纸板生产的配纸方案。只有规避试样制备、设备操作、参数设置等环节的误区，才能真实反映原纸的强度性能，为瓦楞纸箱的强度设计提供可靠依据。后续专栏将持续拆解原纸其他关键指标的检测技术，敬请关注。
您在环压/纸芯平压检测中是否遇到“中心盘匹配困难”或者“起楞后瓦楞易塌” 等问题？欢迎留言分享，我们将在后续专栏中给出针对性解决方案。
